Jakiśtransformator olejowy, znany również jako transformator wypełniony cieczą, działa wykorzystując olej zarówno jako izolator elektryczny, jak i chłodziwo. Oto ogólny przegląd działania transformatora wypełnionego olejem:

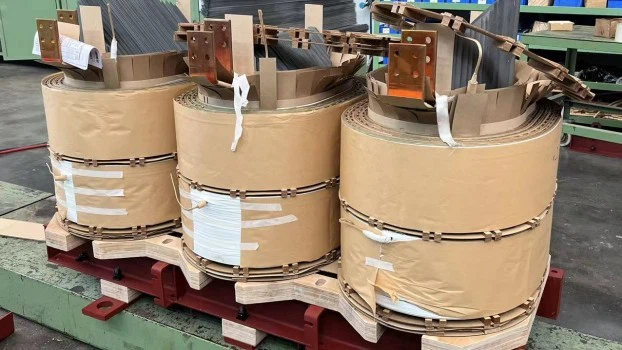

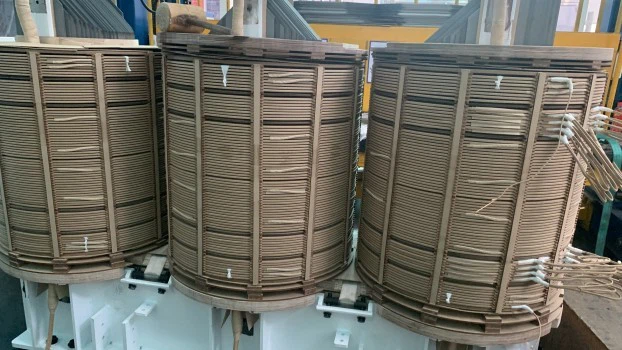

Rdzeń i uzwojenia
Transformator składa się z rdzenia wykonanego z laminowanej stali i dwóch zestawów uzwojeń – wewnętrznego uzwojenia pierwotnego i zewnętrznego uzwojenia wtórnego. Uzwojenia są zazwyczaj wykonane z miedzi lub aluminium i są izolowane od siebie i od rdzenia.

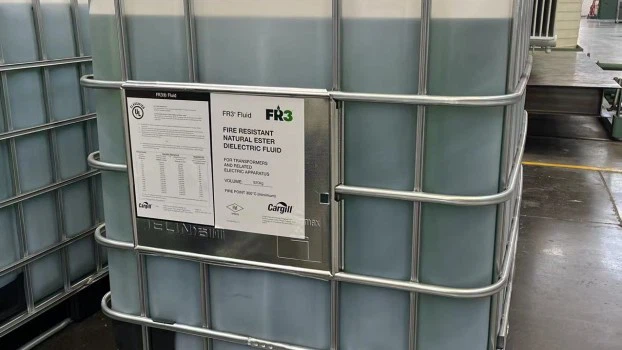

Izolacja olejowa
Transformator zanurzony jest w specjalnym rodzaju oleju znanym jako olej transformatorowy lub olej izolacyjny. Olej służy jako izolator elektryczny, zapobiegając bezpośredniemu kontaktowi uzwojeń i rdzenia ze sobą i tworzeniu zwarć.
Przenoszenie elektryczne
Uzwojenie pierwotne jest podłączone do źródła zasilania, podczas gdy uzwojenie wtórne jest podłączone do obciążenia lub układu elektrycznego, który wymaga przetworzonego napięcia. Gdy prąd przemienny (AC) przepływa przez uzwojenie pierwotne, tworzy pole magnetyczne w rdzeniu.
Indukcja magnetyczna
Pole magnetyczne indukowane przez uzwojenie pierwotne w rdzeniu powoduje indukcję napięcia w uzwojeniu wtórnym. Transformator działa w oparciu o zasadę indukcji elektromagnetycznej, gdzie zmiany w polu magnetycznym indukują napięcie w pobliskich przewodnikach (uzwojeniach).
Chłodzenie
Podczas pracy transformatora wytwarza on ciepło z powodu strat elektrycznych i strat rdzenia magnetycznego. Olej transformatorowy odgrywa kluczową rolę w rozpraszaniu tego ciepła i utrzymywaniu temperatury w dopuszczalnych granicach. Olej pochłania ciepło z uzwojeń i przenosi je do zbiornika transformatora, gdzie rozprasza się ono do otaczającego środowiska poprzez konwekcję i promieniowanie.
Właściwości izolacyjne
Oprócz zapewnienia izolacji elektrycznej olej transformatorowy pomaga również tłumić łuki elektryczne i wyładowania koronowe, które mogą wystąpić w transformatorze. Zjawiska te mogą uszkodzić izolację i wpłynąć na wydajność transformatora.
Ogólnie rzecz biorąc, transformator wypełniony olejem gwarantuje wydajny przesył energii elektrycznej, zapewnia izolację i ułatwia chłodzenie, co przekłada się na niezawodną i bezpieczną pracę układu elektrycznego.
